- Resistencia y fiabilidad en combinación con un design armonioso -

- Caja de aluminio en estructura portante (6 x 5 cm) -

- Brazo de largo variable y guía sinusoidal -




- Dos motorreductores insonorizados (33 dB) con movimiento sincronizado (230 Volt) -

- Fricción mecánica contra el viento y maniobra de emergencia -

- Integrable en sistemas domóticos y en grupos de continuidad UPS -

- Cerradura electrónica de seguridad de detección de entrada incorporada -

- Mecánica en acero con tratamiento anticorrosivo -



* * *

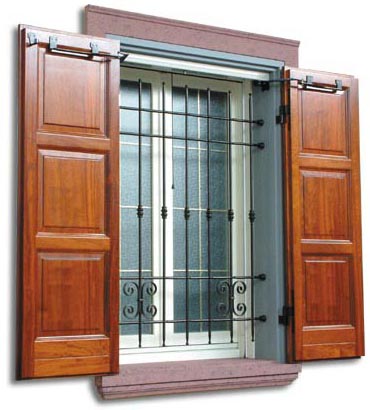

EL CERRADOR S/A
está concebido para animar ciegos e infijos,
nace de la combinación entre la estética y la funcionalidad
porque ofrece un gálibo reducido y una gran versatilidad de utilización.

Gracias a su reducido tamaño (6 x 5 cm),
Se puede fácilmente instalado también en ciegos existentes
sin comprometer la estética
y sin modificar muros y batientes.

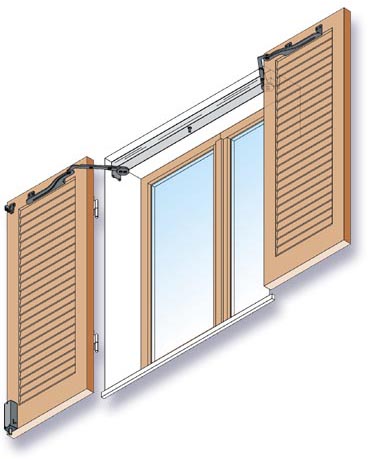

  Instalación bajo el arquitrabe




La instalación se puede hacer bajo el arquitrabe
o en el alféizar, además se puede esconder el automatismo
en el arquitrabe la adecuada canaleta de acero.



La instalación empotrada en el arquitrabe


El movimiento es regular y silencioso,
con la posibilidad de parar las puertas en cualquier posición;
es prevista, además, la maniobra manual
en los casos de emergencia.

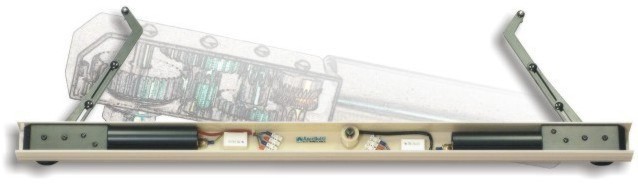

EL CERRADOR está constituido de dos motorreductores
(230 Volt) con mecánica de acero exentes de manutención,
ensamblados internamente con una caja de acero
extrusionado prepintado.

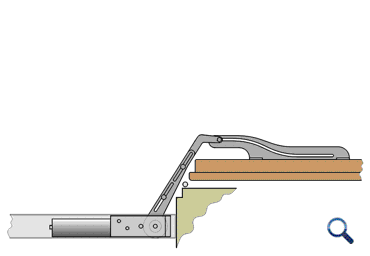

El brazo de largo variable y la guía de desplazamiento
de forma sinusoidal permiten una fácil adaptación a las varias
tipologías de carpinterías y pues un mejor funcionamiento.

Una fricción mecánica de seguridad hace de modo que
el automatismo esté seguro contra cualquier solicitación
también en caso de fuertes ráfagas.

Todas las componentes de acero están sometidos al
tratamiento anticorrosivo. El conjunto de las varias partes forma
una estructura sólida en un monobloque portante,
proporcionada en el tamaño pedido y lista para la instalación.



El cerrador está personalizable
para otras tipologías
de bisagras y puertas

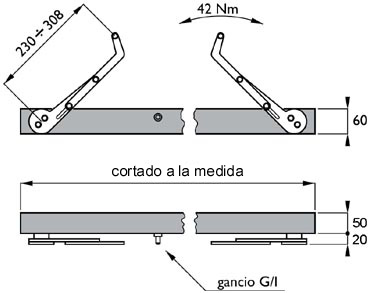

Tamaño

Cerrador S/A DWG - DXF [ 131 Kb ]







Para el movimiento de las puertas se puede utilizar una de
las siguientes modalidades de mando:

- Sincronizado con “
Unidad de control electrónico C/C
con funcionamiento automático;

Este ultima permite abrir y cerrar cada carpintería o todas las
carpinterías de la casa contemporáneamente, gracias a
un mando centralizado; además, se puede combinar la unidad
de control electrónico C/C con el receptor radio “RX2
con el relativo mando a distancia “TX2”.


- Sincronizado con “
Unidad de control electrónico DP1
con control Hold-to-Run;

- Partido con dos botones dobles con Hold-to-run.



Las electro-cerraduras (proporcionadas a pedido), aumentan el estanco de cierre contra eventuales intentos
de manipulación externa. Hay dos propuestas: el
G/I (ensamblados internamente en la caja),
o la
G/E (de fijación externo en el batiente).

Gancho G/I

Gancho G/E





Integración

Los automatismos Ancellotti están integrables con las tecnologías domóticas para la casa;


además, se pueden conectar grupos de continuidad UPS, en caso de que tenga la exigencia de mantener el implanto
funcionante eléctricamente también en caso de carencia de corriente.



Galería S/A


Accesorios


Depliant S/A

PDF
[ 478 Kb ]


Cerrador S/A


DWG - DXF
[ 131 Kb ]

Datos técnicos Cerrador:

Alimentación

230 V 50 Hz

Absorción

0,45 A

Par

42 Nm

Tiempos de maniobra por 180

13 sec

Par máxima de irreversibilidad

90 Nm

Ruido

33 dB
