EL CERRADOR S/BG se puede fácilmente instalar en puertas existentes, sin modificar muros y puertas.

El cerrador está concebido para consentir un movimiento silencioso y regular, permitiendo la abertura completa de 180°;
en casos particulares, se pueden conseguir dos diferentes ángulos de abertura de las puertas.




EL CERRADOR está realizado sobre la base del ancho especifico de la puerta
y esto non compromete la estética de su conjunto.

El conjunto de las varias partes forma una sólida estructura de monobloque portante de fácil instalación,
dado que necesita de una sola acceso para los cavos eléctricos.

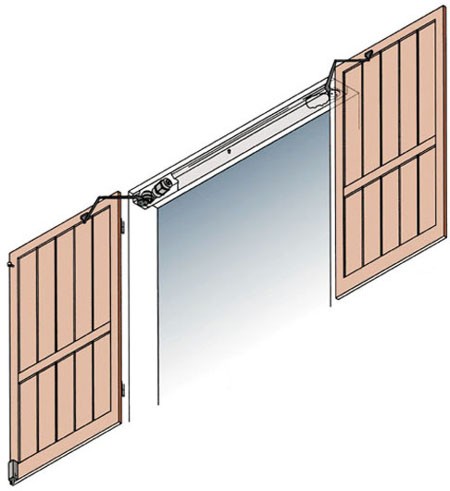

Instalación bajo el arquitrabe

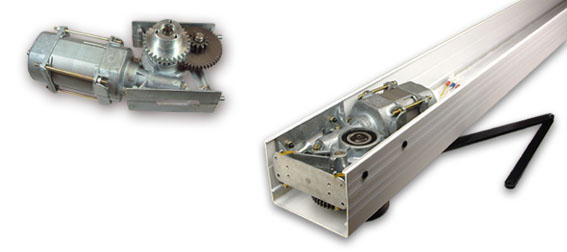

EL CERRADOR está constituido de dos motorreductores con mecánica de acero exentes de manutención;
están ensamblados internamente en una caja de aluminio extrusionado prepintado,
y forman juntos con ello una sólida estructura lista para la instalación.


EL CERRADOR dispone de una fricción mecánica de seguridad que asegura el automatismo esté seguro
contra cualquier solicitación; permite, además, la abertura manual en el caso de falta de corriente.


Tamaño






Cerrador S/BG DWG - DXF [ 185 Kb ]


El cerrador está personalizable para otras tipologías de bisagras y puertas



Para su funcionamiento se pueden utilizar dispositivos y accesorios comerciales
(unidad de control de mando para dos motores, radio mandos, fotocélulas...).



Las electro-cerraduras (proporcionadas a pedido), aumentan el estanco de cierre contra eventuales intentos de manipulación externa.
Hay dos propuestas: la
G/I (ensamblada internamente en la caja),
o la
G/E (en fijación externa en el batiente).


Gancho G/I

Gancho G/E




Integración

Los automatismos Ancellotti integrables con las tecnologías domóticas para la casa;


además, se pueden conectar grupos de continuidad UPS, en caso de que tenga la exigencia de mantenerel implanto
funcionante eléctricamente también en caso de carencia de corriente.



Accesorios


Depliant S/BG

PDF
[ 412 Kb ]


Cerrador S/BG


DWG - DXF
[ 185 Kb ]

Datos Técnicos Cerrador S/BG:

Alimentación 230 V 50 Hz
Absorción 0,8 A
Par 80 Nm
Tiempos de maniobra por 180° 23 sec
Par máxima de irreversibilidad 150 Nm
Servicio porcentaje por hora 13%
