- Robustesse et fiabilité combinées de un design harmonieux -

- Caisson d'aluminium avec une sttructure solide (6 x 5 cm) -

- Bras à lungueur variable et guide sinusoïdale -




- Deux moto-réducteurs insonorisés (33 dB) à mouvement synchronisé (230 Volt) -

- Friction mécanique pare-vent et manoeuvre manuelle d'urgence -

- Intégrable aux systemes domotiques et aux groupes de continuité UPS -

- Eléctro-serrure de sécurité contre éventuelles manipulations extériures incorporée -

- Mécanique en acier avec un traitement anticorrosif -



* * *

LA FERMETURE S/A
à été étudié pour la mobilitation des volets et des fenêtres,
il est né de la rencontre entre l'esthétique et la fonctionnalité parce que il
offre un gabarit réduit et une grande versatilité d'usage.

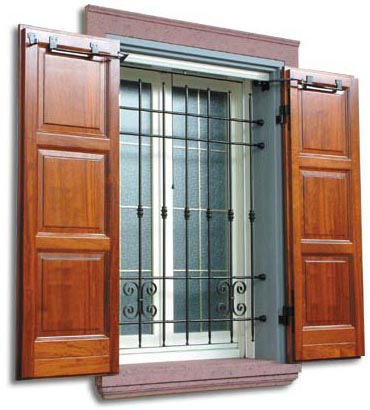

Grâce à sa dimension réduite (6 x 5 cm),
peut facilement être installée sur des persiennes existantes
sans compromettre l'aspect
et sans devoir modifier les murs et les volets battants.

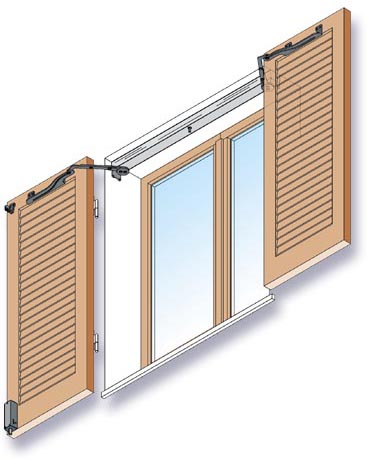

  Installation sous le linteau





L'installation peut être fait sous le linteau
ou sur le rebord, il est possible,aussi, cacher la fermeture
dans le linteau en utilisant la conduite en aluminium.



Installation encastré dans le linteau


Le dispositif permet un mouvement régulier et silencieux,
n'importe pas quelle position des volets battans vous souhaitez;
En cas de manquement de courant, il est pourvu d'un système
de déblocage manuel et il peut être un antivol efficace.

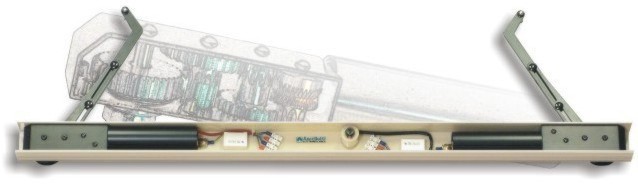

LA FERMETURE est constituée par deux moto-réducteurs
(230 Volt) porvus de mécanique en acier, qui nécessite pas
d'entretien, assemblés à l'intérieur d'un caisson en extrusion
d'aluminium pré-peint.

Les bras à lungueur variable et la guide de roulement
en forme sinusoïdale permettent un facile ajustement aux
différents types des fermetures et donc un meilleur fonctionnement.

La friction mécanique de sécurité intervient
pour rendre l'automatisme fiable à toute sollicitation et en
cas de rafales de vent violent.

Tous le éléments en acier sont soumis à un traitement
anticorrosif. L'ensemble des différents parties formant une
structure solid prête à être installée.



La fermeture est personnalisable pour
autres typologie
des gonds et volets

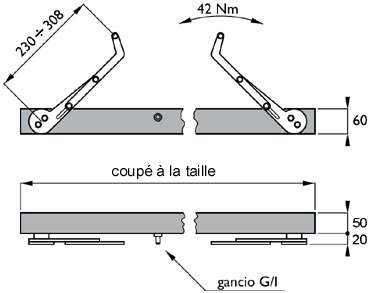

Dimensions

Fermeture S/A DWG - DXF [ 131 Kb ]







Pour le mouvement des portes on peut utiliser parmi les
suivantes modalité du commande:

- Séparé avec deux boutons Hold-to-run.

- Synchronisé avec l' “
Unité de contrôle DP1” à
commande Hold-to-run.

- Synchronisé avec l' “
Unité de contrôle C/C” à
fonctionnement automatique;

cette dernière permet d'ouvrir et de fermer en même temps
toutes les volets battants de la maison, grâce à ses
commandes centralisé; avec l' unité de contrôle
C/C, il peut être combiné ,aussi, le recepteur radio
RX2” avec sa relative télécommande à distance “TX2”.


Les électro-serrures (fornies à la demande), augmente la tenue en fermeture contre des tentatives éventuelles de
manipulations extérieure.
Il y a deux proposées: le
G/I (installée dans le caisson),
ou le
G/E (fixé dans la dernière porte à fermer).

Crochet G/I

Crochet G/E





Integralité

Les fermetures Ancellotti sont intégrables aux technologies domotiques de vôtre maison;


ils peuvent être associés à groupes de continuité UPS, s'il vous aviez la nécessité de maintenir le système
électrique fonctionnant en absence du courant aussi.



Galerie S/A


Depliant S/A

PDF
[ 478 Kb ]


Fermeture S/A


DWG - DXF
[ 131 Kb ]

Données techniques Fermeture S/A:

Alimentation

230 V 50 Hz

Absorption

0,45 A

Couple

42 Nm

Temps de manoeuvre pour 180

13 sec

Couple max. d'irreversibilité

90 Nm

Bruit

33 dB
