- Robustezza e affidabilità abbinate ad un design armonioso -

- Cassonetto in alluminio a struttura portante (6 x 5 cm) -

- Braccio a lunghezza variabile e guida sinusoidale -




- Due motoriduttori insonorizzati (33 dB) a movimento sincronizzato (230 Volt) -

- Frizione meccanica antivento e manovra manuale d'emergenza -

- Integrabile a sistemi domotici e a gruppi di continuità UPS -

- Elettroserratura di sicurezza antintrusione incorporata -

- Meccanica in acciaio con trattamento anticorrosivo -



* * *

IL SERRATORE S/A
è studiato per movimentare persiane ed infissi,
nasce dall'incontro fra estetica e funzionalità perchè offre
un ingombro ridotto e una grande versatilità di utilizzo.

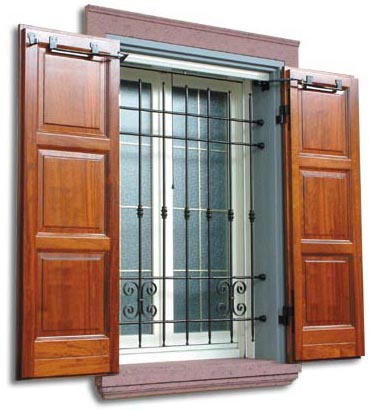

Grazie alle sue ridotte dimensioni (6 x 5 cm),
può essere facilmente installato anche su persiane esistenti
senza comprometterne l'estetica
e senza dover modificare muri e battenti.

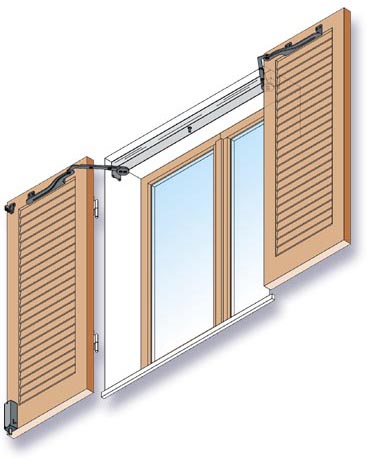

  Installazione sotto architrave





L'installazione può essere fatta sotto l'architrave
oppure sul davanzale, inoltre è possibile nascondere l'automatismo nell'architrave utilizzando l'apposita
canalina in alluminio.



Installazione ad Incasso nell'Architrave


Il movimento è regolare e silenzioso,
con la possibilità di fermare le ante in qualsiasi posizione;
è prevista inoltre la manovra manuale
in caso di emergenza.

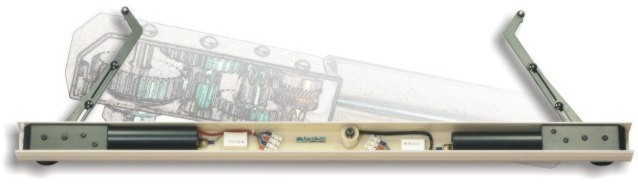

IL SERRATORE è costituito da due motoriduttori (230 Volt)
con meccanica in acciaio esenti da manutenzione,
assemblati internamente ad un cassonetto in alluminio
estruso preverniciato.

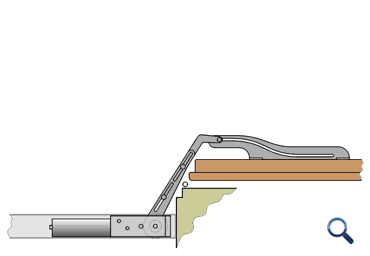

Il braccio a lunghezza variabile e la guida di scorrimento
a forma sinusoidale permettono un facile adattamento alle varie
tipologie di serramenti e quindi un miglior funzionamento.

Una frizione meccanica di sicurezza rende l'automatismo sicuro a qualsiasi sollecitazione anche in caso di forti raffiche
di vento.

Tutti i componenti in acciaio sono sottoposti a trattamento anticorrosivo. L'insieme delle varie parti forma una solida struttura a monoblocco portante, fornita nella misura richiesta
e pronta da installare.



Il Serratore è personalizzabile per
altre tipologie
di cardini e ante

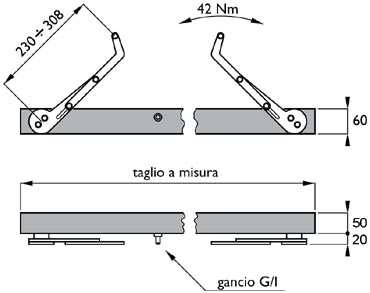

Dimensioni








Per il movimento delle ante si può utilizzare una delle seguenti modalità di comando:

- Separato con due pulsanti a uomo presente.

- Sincronizzato con “
Centralina C/C” a funzionamento automatico;

quest'ultima permette di aprire e chiudere il singolo serramento oppure tutti i serramenti della casa contemporaneamente, grazie ad un comando centralizzato; inoltre alla Centralina C/C può essere abbinato il ricevitore radio “RX2” con relativo radiocomando a distanza.



Le elettroserrature (fornite a richiesta), aumentano la tenuta in chiusura contro eventuali tentativi di manomissione esterna.
Vi sono due proposte: la
G/I (assemblata internamente al cassonetto),
oppure la
G/E (a fissaggio esterno sul battente).

Gancio G/I

Gancio G/E





Integrabilità

Gli automatismi Ancellotti sono integrabili alle tecnologie domotiche per la casa;


inoltre possono essere collegati a gruppi di continuità UPS, qualora si avesse l'esigenza di mantenere l'impianto funzionante elettricamente anche in caso di mancanza di corrente.



Galleria S/A


Depliant S/A



[ 478 Kb ]

Dati Tecnici Serratore S/A:

Alimentazione

230 V 50 Hz

Assorbimento

0,45 A

Coppia

42 Nm

Tempi di manovra per 180°

13 sec

Coppia max. di irreversibilità

90 Nm

Rumorosità

33 dB
