IL SERRATORE S/L ad incasso laterale
nasce dall'incontro fra estetica e funzionalità
perchè offre un ingombro ridotto (60 x 50 mm)
e una grande versatilità di utilizzo.
Il dispositivo è applicabile a qualsiasi serramento.

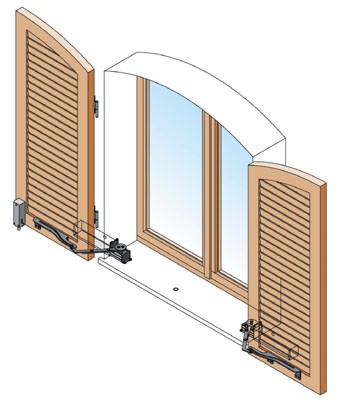

Questo modello è particolarmente adatto
per persiane ad arco o con design di qualsiasi forma
in quanto l'installazione non ne compromette l'estetica.

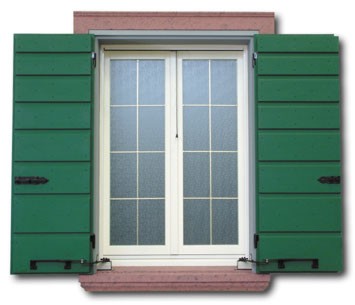

  Installazione a davanzale


La posa in opera può essere fatta
sotto l'architrave oppure sul davanzale;
infatti le apposite cassette in acciaio INOX
vengono murate nelle spalle delle finestre e pertanto
i motoriduttori sono quasi completamente nascosti.


Il movimento è regolare e silenzioso,
con la possibilità di fermare le ante in qualsiasi posizione;
è prevista inoltre la manovra manuale in caso di emergenza.

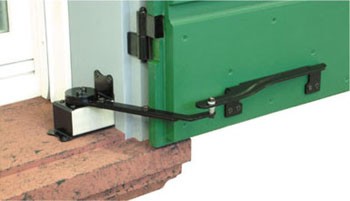

Particolare installazione a davanzale

L'elettroserratura G/E (fornita a richiesta),
aumenta la tenuta in chiusura contro eventuali tentativi
di manomissione esterna.






Gancio G/E

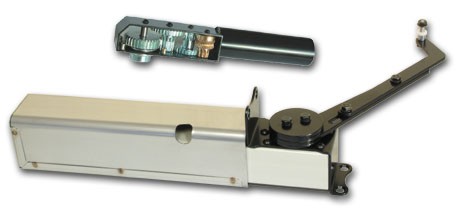

IL SERRATORE è costituito da un motoriduttore (230 Volt)
con meccanica in acciaio esente da manutenzione,
assemblato internamente ad un cassonetto in alluminio
estruso preverniciato.

Il braccio a lunghezza variabile e la guida di scorrimento
a forma sinusoidale permettono un facile adattamento
alle varie tipologie di serramenti e quindi un miglior funzionamento.

Tutti i componenti in acciaio sono sottoposti a trattamento
anticorrosivo.

Una frizione meccanica di sicurezza rende l'automatismo sicuro a qualsiasi sollecitazione anche in caso
di forti raffiche di vento.


Per il movimento delle ante si può utilizzare una
delle seguenti modalità di comando:

- Separato con due pulsanti a uomo presente

- Sincronizzato con
Centralina C/C a funzionamento
automatico;

quest'ultima permette di aprire e chiudere
il singolo serramento oppure
tutti i serramenti della casa contemporaneamente,
grazie ad un comando centralizzato;
inoltre alla Centralina C/C può essere abbinato
il ricevitore radio “RX2”
con relativoradiocomando a distanza.

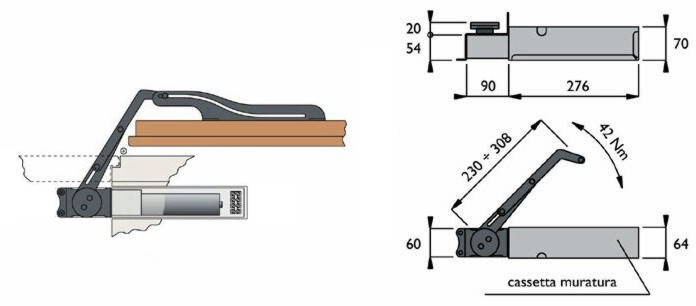

Dimensioni


Il Serratore è personalizzabile per altre tipologie di cardini e ante


Integrabilità

Gli automatismi Ancellotti sono integrabili alle tecnologie domotiche per la casa;


inoltre possono essere collegati a gruppi di continuità UPS, qualora si avesse l'esigenza di mantenere l'impianto funzionante elettricamente anche in caso di mancanza di corrente.



Depliant S/L

[279 Kb ]

Dati Tecnici Serratore S/L:

Alimentazione 230 V 50 Hz
Assorbimento 0,45 A
Coppia 42 Nm
Tempi di manovra per 180° 13 sec
Coppia max. di irreversibilità 90 Nm

Rumorosità

33 dB
